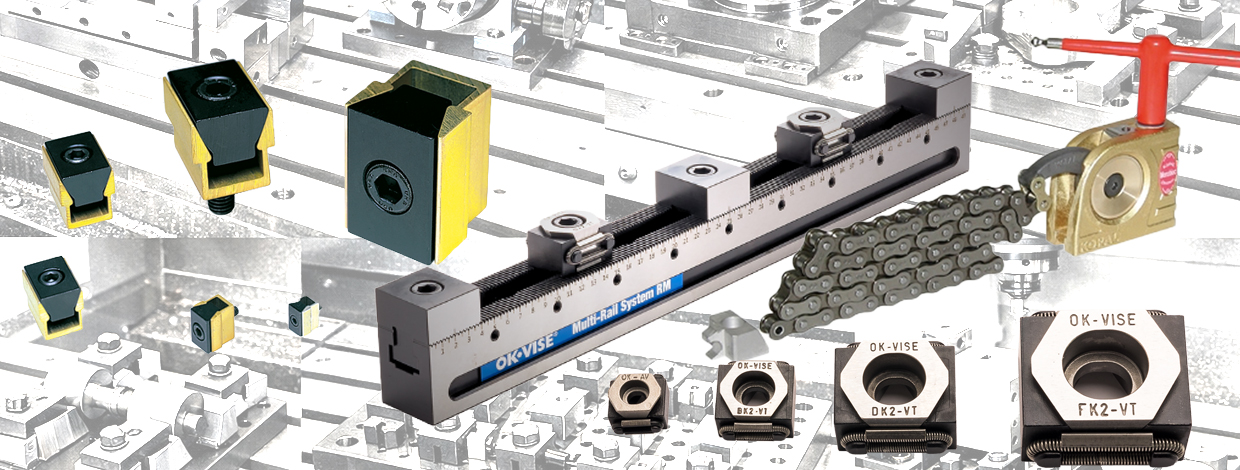

Staffaggio orizzontale/verticale

50 anni di esperienza
Soluzioni per CNC, torni, rettifiche
Installazioni in migliaia di applicazioni

Staffaggio orizzontale & verticale: più produttività, meno attrezzaggi

Quando i tempi di piazzamento incidono sul costo pezzo, lo staffaggio non è un accessorio: è una scelta strategica. In questa sezione trovi soluzioni per staffaggio orizzontale e verticale selezionate da Cagelli per aumentare accessibilità utensile, stabilità e ripetibilità, anche su pezzi irregolari o di grandi dimensioni.

Vantaggi immediati

Setup più rapidi e configurazioni più semplici
Maggior libertà di lavorazione (fresatura, foratura, ecc.)
Possibilità di staffare più pezzi contemporaneamente

Staffaggio orizzontale: minimo ingombro, massima accessibilità

Per sfruttare la tavola macchina e lavorare con più libertà, lo staffaggio orizzontale ti aiuta a "liberare" spazio attorno al pezzo e a gestire lavorazioni complesse in modo ordinato.

OK-VISE Multi-Rail RM

Un sistema pensato per uno staffaggio semplice e rapido, che ti permette di fissare praticamente qualsiasi pezzo, eseguire lavorazioni di ogni genere e staffare più pezzi (anche di misure diverse) sulla stessa base, con minimo ingombro (utilizzabile anche su macchine piccole).
Dal catalogo: Multi-Rail è indicato come sistema molto accurato, con base stabile/precisa; tra i vantaggi rispetto alla morsa tradizionale trovi anche la possibilità di lavorare pezzi irregolari o grandi, lavorare tutti i lati con due setup, precisione media indicativa 10 micron e forza massima applicabile alla base 6 tonnellate (60 kN).

KOPAL – Staffaggio orizzontale

Principio di serraggio con estremità dei morsetti a tre parti (una rigida e due flessibili) per combinare posizionamento e tenuta; forze indicate fino a 4.000 / 6.500 / 10.000 N in base alla configurazione.

Vuoi capire quale configurazione conviene sul tuo pezzo?

Inviaci materiale, dimensioni e lavorazione: ti suggeriamo la soluzione più adatta

Parla con un tecnico

Staffaggio verticale: profilo basso e forza dove serve

Quando serve tenere il pezzo con minimo ingombro e lasciare la lavorazione "pulita", lo staffaggio verticale è la strada più diretta: più accessibilità utensile e serraggio efficace, senza rubare spazio utile.

Mitee-Bite Ultra Bite

Morsetti che combinano grande forza di staffaggio verticale con minimo ingombro. Disponibili in cinque misure e in tre versioni: acciaio "parete coltello" per staffaggi gravosi, acciaio "parete liscia" per staffaggi standard, e ottone per materiali teneri.
Dal catalogo MITEE-BITE: il sistema viene descritto come combinazione di forza, versatilità, economia e semplicità d'uso, con funzionamento a bloccaggio ad eccentrico.
KOPAL – Staffaggio verticale (Piccolo/Mono/Big Bloc e varianti)

Sistema che consente di regolare in modo continuo l'altezza di serraggio "senza spessori o regolazioni", con un semplice giro della chiave, mantenendo la potenza di serraggio. Flange tipo "monoblocco" per montaggio stabile e robusto; forza di serraggio indicata fino a 50.000 N (a seconda del modello).
Esempi di gamma: Piccolo Bloc con campi di staffaggio e forze (es. 6.500 N con braccio 54 mm, o 4.200 N con braccio 100 mm); Big Bloc con forze indicate fino a 40.000 N (variabili per modello).
KOPAL – Staffaggio con catena

Soluzione ideale per pezzi cilindrici di grandi dimensioni, con montaggio semplice/rapido e ripartizione ottimale dello sforzo. Nel catalogo sono riportate configurazioni da 16.000 N e versioni fino a 50.000 N (Blocapress).
